HEROTEK偏置肖特基多二極管高靈敏度檢波器
發布時間:2021-11-16 17:09:33 瀏覽:1058
在需要擴大的數據信號導入處(發射極接地時,PNP型和NPN型均為基極-發射極之間)事先流動相應大小的電流量。
偏置肖特基二極管檢波器并不是根據P型半導體與N型半導體相連構成PN結原理,而是根據金屬與半導體相連構成的金屬半導體結原理。
因此,偏置肖特基二極管檢波器被稱作金屬-半導體(相連)二極管或表面層勢壘二極管,是屬于熱載流子二極管。

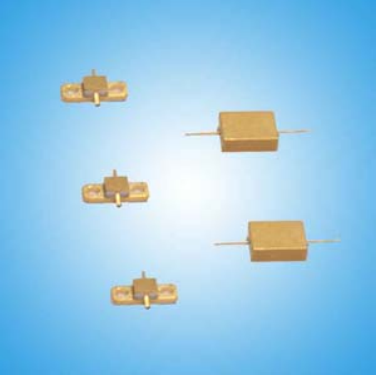

HEROTEK偏置肖特基多二極管高靈敏度檢波器DQS和HDS產品系列,0.1-18GHz。
特點:
靈敏度極高。
低VSWR在平方律范圍內。
頻率響應極其平坦。
密封性模塊。
深圳市立維創展科技有限公司,授權代理銷售HEROTEK產品,產品包括檢波器、放大器、限幅器、PIN開關、信號發生器等,HEROTEK產品滿足出色的性能,高可靠性和快速交付,歡迎咨詢。
詳情了解HEROTEK產品請點擊:http://www.yzgnjsb.cn/brand/47.html
或聯系我們的銷售工程師: 0755-83642657 QQ:2295048674
頻率范圍 (GHz) | 最小靈敏度 K (mV/mW) | Maximum Flatness (康B) | 最大駐波比 | 標稱偏差 (microA) | 典型輸出 | |||
模型 | 典型 TSS (dBm) | 電阻 (OHMS) | 電容 (pF) | |||||
DQS004 | 0.1-4 | 3800 | -55 | 0.4 | 2:1 | 100 | 1600 | 100 |
2000 | -52 | 0.3 | 1.5:1 | 180 | 800 | |||
DQS104 | 1-4 | 3800 | -55 | 0.4 | 2:1 | 100 | 1600 | 20 |
2000 | -52 | 0.3 | 1.5:1 | 180 | 800 | |||
DQS010 | 0.1-10 | 3500 | -55 | 0.8 | 2.5:1 | 100 | 1600 | 100 |
1800 | -52 | 0.6 | 1.8:1 | 180 | 800 | |||
DQS110 | 1-10 | 3300 | -54 | 0.8 | 2.5:1 | 100 | 1600 | 20 |
1800 | -52 | 0.6 | 1.8:1 | 180 | 800 | |||
DDS018 | 0.1-18 | 2200 | -53 | 1.0 | 4.5:1 | 100 | 800 | 100 |
1500 | -51 | 0.8 | 2.5:1 | 200 | 400 | |||
DDS118 | 1-18 | 2200 | -53 | 1.0 | 4.5:1 | 100 | 800 | 20 |
1500 | -51 | 0.8 | 2.5:1 | 200 | 400 | |||
DDS218 | 2-18 | 2200 | -53 | 1.0 | 4.5:1 | 100 | 800 | 10 |
1500 | -51 | 0.8 | 2.5:1 | 200 | 400 |
