Ironwood Electronics插座配件（通孔選項）
發布時間：2021-09-29 16:50:01 瀏覽：1167

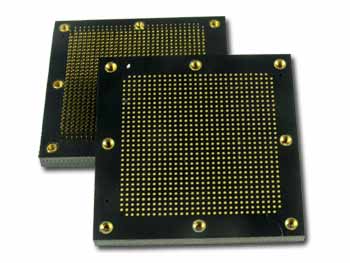

Ironwood Electronics公針適配器由標準規定高溫FR4和壓進端子針和適用于安裝插座的螺紋插件組合而成。Ironwood Electronics適配器的頂端有鍍金焊盤以收發插座相互連接，底層有0.006"至0.018"直徑的引腳底部。這些引腳能夠 焊接到制定目標板上的電鍍通孔。然后能夠 將套筒安裝使用到螺紋插件上。
Ironwood Electronics安裝使用在適配器上的GHz插座既能夠 插進PCB孔中實現焊接，也能夠插進Giga-snaP母SMT適配器。
Ironwood Electronics是美國著名的高可靠性試驗臺產品制造商。該產品已通過ISO 9001：2015、RoHS和ITAR認證。Ironwood Electronics電子產品線包括插座、適配器、測試系統定制等。 深圳市立維創展科技授權代理Ironwood Electronics產品，在中國區銷售與技術服務支持。歡迎咨詢。
詳情了解Ironwood Electronics微波請點擊：http : //www.yzgnjsb.cn/public/brand/45.html
或聯系我們的銷售工程師：0755-83050846 QQ：3312069749
零件
編號 | ROHS | 頂
距
(mm) | IC 尺寸
X
(mm) | IC 尺寸
Y
(mm) | IC
陣列
X | IC
陣列
Y | 兼容
第 1 部分 | 兼容
第 2 部分 | 兼容
第 3 部分 | 兼容
第 4 部分 | 兼容
第 5 部分 | 零件
說明 |
?LS-BGA049B-05? | Y | 0.8 | 7.00 | 7.00 | 7 | 7 | SG-BGA-6018 | SG-BGA-6100 | 不適用 | 不適用 | 不適用 | 通孔適配器；BGA 插座 |
?LS-BGA100B-05? | Y | 1 | 11.00 | 11.00 | 10 | 10 | SG-BGA-6090 | SG-BGA-6213 | 不適用 | 不適用 | 不適用 | 通孔適配器；BGA 插座 |
?LS-BGA100C-05? | Y | 0.8 | 10.00 | 10.00 | 10 | 10 | SG-BGA-6026 | SG-BGA-6079 | 不適用 | 不適用 | 不適用 | 通孔適配器；BGA 插座 |
?LS-BGA100L-05? | Y | 1 | 14.00 | 18.00 | 10 | 17 | SG-BGA-6005 | SG-BGA-6423 | 不適用 | 不適用 | 不適用 | 通孔適配器；BGA 插座 |
?LS-BGA1020A-05? | Y | 1 | 33.00 | 33.00 | 32 | 32 | SG-BGA-6037 | SG-BGA-6139 | 不適用 | 不適用 | 不適用 | 通孔適配器；BGA 插座 |
?LS-BGA1044A-05? | Y | 1 | 40.00 | 40.00 | 39 | 39 | SG-BGA-6035 | SG-BGA-6049 | SG-BGA-6117 | SG-BGA-6145 | SG-BGA-6174 | 通孔適配器；BGA 插座 |
?LS-BGA1069A-05? | Y | 1 | 40.00 | 40.00 | 39 | 39 | SG-BGA-6035 | SG-BGA-6049 | SG-BGA-6117 | SG-BGA-6145 | SG-BGA-6174 | 通孔適配器；BGA 插座 |
?LS-BGA1152A-15? | Y | 1 | 35.00 | 35.00 | 34 | 34 | SG-BGA-6020 | SG-BGA-6046 | SG-BGA-6062 | SG-BGA-6091 | SG-BGA-6127 | 通孔適配器；BGA 插座 |
?LS-BGA1152B-05? | Y | 1.27 | 45.00 | 45.00 | 34 | 34 | CG-BGA-4013 | 不適用 | 不適用 | 不適用 | 不適用 | 通孔適配器；BGA 插座 |
?LS-BGA1156A-05? | Y | 1 | 35.00 | 35.00 | 34 | 34 | SG-BGA-6020 | SG-BGA-6046 | SG-BGA-6062 | SG-BGA-6091 | SG-BGA-6127 | 通孔適配器；BGA 插座 |
?LS-BGA121A-05? | Y | 1.27 | 15.00 | 15.00 | 11 | 11 | SG-BGA-6050 | 不適用 | 不適用 | 不適用 | 不適用 | 通孔適配器；BGA 插座 |
?LS-BGA121D-05? | Y | 0.8 | 10.00 | 10.00 | 11 | 11 | SG-BGA-6021 | 不適用 | 不適用 | 不適用 | 不適用 | 通孔適配器；BGA 插座 |
?LS-BGA1237A-05? | Y | 1 | 42.50 | 42.50 | 41 | 41 | SG-BGA-6420 | 不適用 | 不適用 | 不適用 | 不適用 | 通孔適配器；BGA 插座 |
?LS-BGA128C-05? | Y | 0.8 | 10.00 | 10.00 | 12 | 12 | SG-BGA-6034 | SG-BGA-6059 | SG-BGA-6178 |
|
| 通孔適配器；BGA 插座 |
?LS-BGA1296A-05? | Y | 1 | 37.50 | 37.50 | 36 | 36 | CG-BGA-4012 | 不適用 | 不適用 | 不適用 | 不適用 | 通孔適配器；BGA 插座 |
?LS-BGA1392A-05? | Y | 1 | 42.50 | 42.50 | 41 | 41 | SF-BGA1392A-B-42 | SG-BGA-6420 | 不適用 | 不適用 | 不適用 | 通孔適配器；BGA 插座 |
?LS-BGA1424A-05? | Y | 1 | 45.00 | 45.00 | 44 | 44 | SG-BGA-6430 | 不適用 | 不適用 | 不適用 | 不適用 | 通孔適配器；BGA 插座 |
?LS-BGA1435A-15? | Y | 1.27 | 79.14 | 65.17 | 59 | 48 | 不適用 | 不適用 | 不適用 | 不適用 | 不適用 | 通孔適配器；BGA 插座 |
?LS-BGA1440A-05? | Y | 1 | 45.46 | 41.00 | 38 | 38 | 不適用 | 不適用 | 不適用 | 不適用 | 不適用 | 通孔適配器；BGA 插座 |
?LS-BGA144C-05? | Y | 1 | 13.00 | 13.00 | 12 | 12 | SG-BGA-6070 | SG-BGA-6204 | SG-BGA-6332 | 不適用 | 不適用 | 通孔適配器；BGA 插座 |
