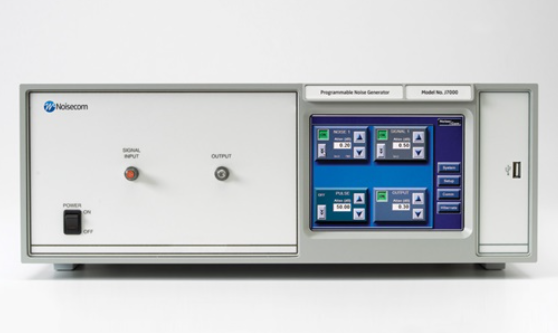

Noisecom 射頻微波J7000抖動噪聲發生器
發布時間：2020-11-05 15:39:19 瀏覽：1459
Noisecom J7000A系列噪聲測量儀產生具有大峰值因子的高斯白噪聲（AWGN），以模擬“真實世界”的隨機抖動。在隨機總抖動模型中，這種隨機抖動通常稱為RJ。今天的高速數字電路設計人員面臨著小時間/抖動預算，以提供高數據率和低誤碼率（BER）的挑戰。這些儀器被串行數據設計者和生產測試工程師用來滿足他們的抖動測試要求。
noisecom J7000A系列允許用戶通過內部組合器將RJ直接添加到數據流中，或通過連接到并行或串行Bert的延遲線進行輸入。然后可以使用示波器、Bert或時間間隔分析儀（TIA）測量組合信號輸出。通過加入一定量的白噪聲，可以測量信噪比的降低程度來評估接收機的性能。這使總時間預算（包括利潤）最小化，以最大化數據速率。Noisecom J7000A噪聲儀可以輸出這種隨機噪聲（RJ）。
Noisecom J7000系列產品是識別和量化單端或差分串行設備的理想選擇。對于具有多個信號路徑的設備，如pam-4，Noisecom J7000系列設備可以進行修改，以處理多個差分信號輸入和輸出，并分別控制每對信號。J7000單元可用于測試接收機靈敏度和向PC測試板注入噪聲，以表征DUT如何處理PC板上輻射的串擾。Noisecom J7000A系列有標準型號，但您可以咨詢工廠定制頻率、功率和平整度規格。該儀器有多達五個可選的帶限濾波器，可以添加到特定的串行數據應用。在這些應用中，抖動頻率范圍受到特定測試方法的限制。該儀器配備了6.25英寸彩色TFT觸摸屏顯示屏，用于更具體的軟菜單。噪聲級的選擇、噪聲開/關開關、信號開/關開關和噪聲源選擇可通過觸摸屏手動控制、通過以太網遠程控制或通過可選的IEEE-488總線。在軟件的控制下，Noisecom J7000A儀器可以方便地集成到自動測試站（ATE）中，以減少生產測試時間。
快速功能
串行數據源和專用濾波器
提供大于18 dB峰值因子
127 dB衰減1 dB，或可選0.1 dB步長
CNR或EB/ No測量總和輸入
標準以太網或可選GPIB遙控器
可選背板連接器
J7000A Series
Model | Frequency Band | Power (dBm) | Vrms | dBm/Hz | Flatness (dB) |
J7105A | 1 MHz - 10 MHz | -3 | 0.16 | -73 | ±0.25 / 40 MHZ |
J7107A | 10 MHz - 100 MHz | -3 | 0.16 | -83 | ±0.25 / 40 MHZ |
J7108A | 10 MHz - 500 MHz | -3 | 0.16 | -90 | ±0.25 / 40 MHZ |
J7109A | 10 MHz - 1 GHz | -3 | 0.16 | -93 | ±0.25 / 40 MHZ |
J7112A | 10 MHz - 2 GHz | -3 | 0.16 | -96 | ±0.25 / 40 MHZ |
J7115A | 10MHz - 5 GHz | -3 | 0.16 | -100 | ±2.5 dB |
J7113A | 1 GHz - 13 GHz | -3 | 0.16 | -107 | ±3 dB |
J7130A | 1 GHz - 30 GHz | -3 | 0.16 | -100 | ±4 dB |
深圳市立維創展科技是Noisecom的代理商，主要提供Noisecom的二極管和噪聲源系列產品，產品原裝原廠，價格優勢，質量保證，并且部分產品型號原裝庫存，歡迎咨詢。
