Cyntec動力扼流圈（汽車級）
發布時間：2020-08-26 16:29:03 瀏覽：4180

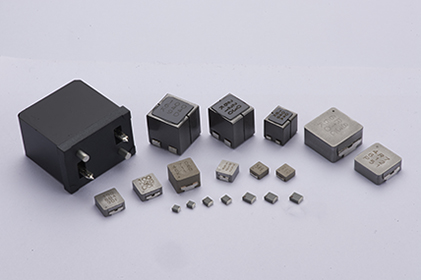

Cyntec動力扼流圈（汽車級）具有高可靠性和高性能。Cyntec動力扼流圈（汽車級）經驗證的設計和工藝支持汽車應用的高可靠性、高熱特性和高效率反應堆。Cyntec動力扼流圈（汽車級）已按照AEC-Q 200標準發布了全套功率扼流圈。在工藝設計中，采用更寬更厚的引線框架來加強壓力振動試驗。Cyntec動力扼流圈（汽車級）在材料技術上，使用金屬粉末獲得更好的飽和和散熱，從而節省空間、更好的電磁干擾、更高的溫度穩定性和較低的聲音噪音。
Cyntec經過驗證的設計和工藝為汽車應用提供了高可靠性、高熱特性和高效率的反應堆。
Cyntec動力扼流圈（汽車級）的特點
高性能(ISAT)是通過金屬粉末壓制鐵芯來實現的。
薄型：最大厚度2.1mm
通過低DCR實現低損失
能夠對應相應的高頻
100%無鉛(Pb)符合RoHS標準
遵守AEC-Q 200
Cyntec動力扼流圈（汽車級）的應用
信息和娛樂系統，LED前照燈和DRL，自動駕駛儀，儀表板和其他直流-直流轉換電路。
深圳市立維創展科技授權代理經銷Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
詳情了解Cyntec電源模塊請點擊：http://www.yzgnjsb.cn/brand/16.html
或聯系我們的銷售工程師：0755-83642657 QQ: 1596595568
2016 |
|
|
|
|
|
|
|
零件號 | 尺寸（毫米） | 電感范圍（μH） | DCR范圍（mΩ） | 熱額定值 直流放大器。Idc（A） | 飽和度 直流放大器。伊薩特（A） |
VCTA20161B | 2 | 1.6 | 1.2 | 0.15?6.8 | 11.0?670.0 | 0.7?6.1 | 1.0?7.5 |
VCUW20161B | 2 | 1.6 | 1.2 | 0.24?2.2 | 27.0?168.0 | 1.6?3.8 | 2.1?6.5 |
2520 |
|
|
|
|
|
|
|
零件號 | 尺寸（毫米） | 電感范圍（μH） | DCR范圍（mΩ） | 熱額定值 直流放大器。Idc（A） | 飽和度 直流放大器。伊薩特（A） |
VCTA25201B | 2.5 | 2 | 1.2 | 0.1?10.0 | 9.0?530.0 | 0.8?7.7 | 1.3?12.8 |
VCUW25201B | 2.5 | 2 | 1.2 | 0.47?4.7 | 21.0?210.0 | 1.3?4.7 | 2.0?6.5 |
VCUW25201B-MS5 | 2.5 | 2 | 1.2 | 6.8 | 320.0?385.0 | 1.0?1.1 | 1.7?1.9 |
3225 |
|
|
|
|
|
|
|
零件號 | 尺寸（毫米） | 電感范圍（μH） | DCR范圍（mΩ） | 熱額定值 直流放大器。Idc（A） | 飽和度 直流放大器。伊薩特（A） |
VCTA32251B | 3.2 | 2.5 | 1.2 | 0.15?15.0 | 10.0?804.0 | 0.7?6.8 | 1.0?11.6 |
4 * 4 |
|
|
|
|
|
|
|
零件號 | 尺寸（毫米） | 電感范圍（μH） | DCR范圍（mΩ） | 熱額定值 直流放大器。Idc（A） | 飽和度 直流放大器。伊薩特（A） |
VCHA042A | 4.2 | 4 | 2.1 | 0.33?10 | 5.8?129.0 | 2.2?10.9 | 2.0?13.5 |
VCHW042A | 4.2 | 4 | 2.1 | 3.3?10.0 | 38.0?192.0 | 2.0?4.9 | 3.0?5.0 |
5 * 5 |
|
|
|
|
|
|
|
零件號 | 尺寸（毫米） | 電感范圍（μH） | DCR范圍（mΩ） | 熱額定值 直流放大器。Idc（A） | 飽和度 直流放大器。伊薩特（A） |
VCMT053T-MN52M | 5.45 | 5.25 | 2.8 | 0.33?15.0 | 4.5?196.0 | 2.2?16.7 | 1.9?11.2 |
VCMT053T-MS5 | 5.45 | 5.25 | 2.8 | 0.08 | 2.0?2.4 | 20.5?22.8 | 35.0?40.8 |
VCUW053T | 5.45 | 5.25 | 2.8 | 0.1?1.0 | 1.8?11.5 | 9.2?24.0 | 9.3?35.0 |
VCHA054T | 5.4 | 5.2 | 3.8 | 2.2?22.0 | 21.8?174.0 | 2.2?6.9 | 2.9?10.9 |
6 * 6 |
|
|
|
|
|
|
|
零件號 | 尺寸（毫米） | 電感范圍（μH） | DCR范圍（mΩ） | 熱額定值 直流放大器。Idc（A） | 飽和度 直流放大器。伊薩特（A） |
VCMT063T-MN5TM | 6.95 | 6.6 | 2.8 | 1.0?22.0 | 6.5?174.0 | 2.5?13.0 | 2.1?13.0 |
VCHA064E | 6.95 | 6.6 | 4.3 | 68 | 305?345 | 1.6?1.8 | 2.1?2.4 |
7 * 7 |
|
|
|
|
|
|
|
零件號 | 尺寸（毫米） | 電感范圍（μH） | DCR范圍（mΩ） | 熱額定值 直流放大器。Idc（A） | 飽和度 直流放大器。伊薩特（A） |
VCHA075D | 7.7 | 7.2 | 5.2 | 1.5?68.0 | 6.1?255.0 | 1.8?11.4 | 2.4?16.3 |
VCUW075D | 7.7 | 7.2 | 5.2 | 100 | 313?348 | 1.8?2.0 | 2.2?2.6 |
8 * 8 |
|
|
|
|
|
|
|
零件號 | 尺寸（毫米） | 電感范圍（μH） | DCR范圍（mΩ） | 熱額定值 直流放大器。Idc（A） | 飽和度 直流放大器。伊薩特（A） |
VCHA085D | 8.7 | 8.2 | 5.2 | 1.0?47.0 | 4.0?135.0 | 2.6?15.5 | 4.8?22.0 |
10 * 10 |
|
|
|
|
|
|
|
零件號 | 尺寸（毫米） | 電感范圍（μH） | DCR范圍（mΩ） | 熱額定值 直流放大器。Idc（A） | 飽和度 直流放大器。伊薩特（A） |
VCHA105D | 10.85 | 10 | 5.2 | 0.68?100.0 | 1.85?234.0 | 2.5?32.0 | 3.0?46.0 |
VCHA106T | 10.85 | 10 | 5.8 | 22.0?47.0 | 40.0?75.0 | 3.9?5.6 | 5.1?9.2 |
VCHW105D | 10.85 | 10 | 5.2 | 1.45?5.6 | 3.75?12.0 | 13.5?23.5 | 13.0?35.1 |
VCMT104T-MN53M | 10.85 | 10 | 3.8 | 2.2?47.0 | 8.0?178.0 | 2.7?12.3 | 2.7?13.9 |
VCMT104T-MN54M | 10.85 | 10 | 3.8 | 0.19?1.0 | 0.96?3.10 | 21.3?41.0 | 17.5?55.0 |
VCSC108T | 10.85 | 10 | 8.5 | 10.0?15.0 | 31.0?46.8 | 4.6?5.3 | 9.1?12.4 |
VCSC108T-MS6K | 10.85 | 10 | 8 | 22 | 83.0?99.0 | 3.1?3.4 | 7.1?8.3 |
VCUW104T | 10.85 | 10 | 3.8 | 68.0?100.0 | 183?288 | 2.2?2.8 | 2.5?4.0 |
VCMI104T | 10.85 | 10 | 3.8 | 15.0?33.0 | 47?102.0 | 3.5?5.1 | 3.6?6.5 |
13 * 13 |
|
|
|
|
|
|
|
零件號 | 尺寸（毫米） | 電感范圍（μH） | DCR范圍（mΩ） | 熱額定值 直流放大器。Idc（A） | 飽和度 直流放大器。伊薩特（A） |
VCMT136E-MN54M | 13.45 | 12.6 | 6.3 | 1.0?47.0 | 1.65?104.0 | 3.8?43.2 | 3.3?26.0 |
音頻扼流圈 |
|
|
|
|
|
|
|
零件號 | 尺寸（毫米） | 電感范圍（μH） | DCR范圍（mΩ） | 熱額定值 直流放大器。Idc（A） | 飽和度 直流放大器。伊薩特（A） |
VAMV06077E | 6.9 | 7.6 | 7.3 | 1.0?22.0 | 5.4?134.0 | 2.0?9.8 | 3.7?19.3 |
VAMV08089A | 8.15 | 8 | 8.9 | 6.8?22.0 | 23.5?105.0 | 2.2?4.7 | 3.9?9.6 |
VAMV1009AA | 10.2 | 9.2 | 10.85 | 1.0?22.0 | 3.3?56.0 | 3.2?13.0 | 7.3?50.0 |
