Cyntec電源模塊DC/DC電源芯片的硬件設計參數選擇標準
發布時間：2020-03-17 10:33:15 瀏覽：1903
Cyntec電源模塊DC/DC電源指直流轉換為直流的電源，從這個定義上看，LDO(低壓差線性穩壓器)芯片也應該歸于DC/DC電源，但一般只將直流變換到直流，且這種轉換方法是經過開關方法完成的電源稱為DC/DC電源。
一個功率變換器，當輸入、負載和控制均為固定值時的工作狀態，在開關電源中，被稱為穩態。穩態下，功率變換器中的電感滿意電感電壓伏秒平衡規律：對于已工作在穩態的Cyntec電源模塊DC/DC功率變換器，有源開關導通時加在濾波電感上的正向伏秒必定等于有源開關截至時加在該電感上的反向伏秒。
Cyntec電源模塊DC/DC芯片主要是經過反饋電壓與內部基準電壓的的比較，然后調理MOS管驅動波形的占空比，來確保輸出電壓的安穩。
由于二極管導通時至少存在0.3V的壓降，因此續流二極管D所耗費的功率將會稱為DC/DC電源主要功耗，然后嚴重約束了效率的提高。為處理該問題，以導通電阻極小的MOS管替代續流二極管。然后經過控制器同時控制開關管和同步整流管，要確保兩個MOS管不能同時導通，負責將會發生短路。
Cyntec電源模塊DC/DC電路的硬件規劃參數挑選規范
1.設置輸出電壓：先挑選合適的R2,R2過小會導致靜態電流過大，然后導致加大損耗；R2太大會導致靜態電流過小，而導致FB引腳的反饋電壓對噪聲靈敏，一般在數據手冊中有推薦值規模參閱。

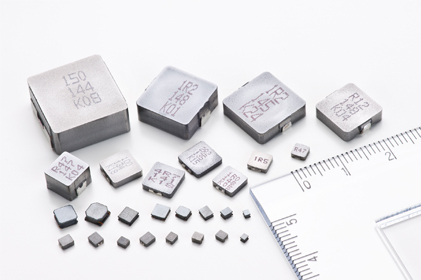

2.電感：電感的挑選要滿意直到輸出最小規定電流時，電感電流也堅持連續。在電感選取過程中需求歸納輸出電流、紋波、體積等多個因素進行考慮。較大的電感將導致較小的紋波電流，然后導致較低的紋波電壓，但是電感越大，將具有更大的物理占用面積，更高的串聯電阻和更低的飽和電流。
3.輸出電容：輸出電容的挑選主要是依據規劃中所需求的輸出紋波的要求來進行選取。電容發生的紋波:相對很小，能夠忽略不計;電容等效電感發生的紋波:在300KHz~500KHz以下，能夠忽略不計；電容等效電阻發生的紋波：與ESR和流過電容電流成正比，該電流紋波主要是和開關管的開關頻率有關，根本為開關頻率的n次諧波，為了減少紋波，讓ESR盡量小。
