Cyntec如何研發越來越小的電源模塊？
發布時間：2020-01-02 11:24:15 瀏覽：1770

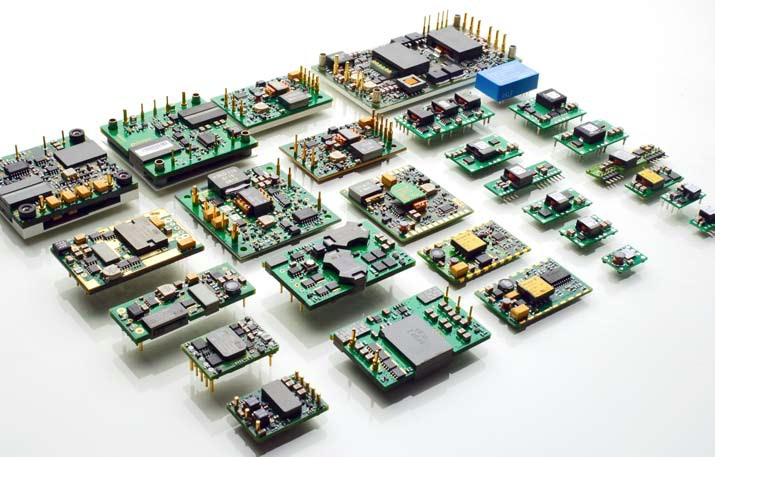

Cyntec電源模塊是一種開關式封裝電源，可方便地焊接到電路板上，將輸入電壓轉換為受控輸出電壓。與只將控制器和電源開關集成在芯片上的開關穩壓集成電路相比，電源模塊還可以集成大量的無源器件。
通常，電源模塊用于集成電感。這些模塊的電壓轉換電路是由電源模塊制造商開發的，因此用戶不需要非常了解電源，而且由于模塊高度集成，開關電源的體積將非常小，更安靜，DC-DC調節更小。
開關穩壓器本身產生輻射電磁干擾，這需要在相對較高的頻率下發生高didt事件。在醫療設備、射頻收發器、測試和測量系統中，電磁干擾合規性通常是強制性的，這也是信號處理領域的一個關鍵設計挑戰。例如，如果系統達不到電磁兼容要求，或者開關調節器會影響高速數字或射頻信號的完整性，就需要對其進行調試和重新設計，這不僅會延長設計周期，還會重新評估，導致成本增加。另外，在更密集的PCB版圖中，DC-DC開關穩壓器通常非常靠近噪聲敏感元件和信號通路，這就更容易產生噪聲。
與其依賴于降低開關頻率、增加濾波電路或在PCB上安裝屏蔽等繁瑣的EMI抑制技術，不如直接從源頭上抑制噪聲，即DC-DC硅片本身。為了實現更緊湊的DC-DC解決方案，所有組件，包括MOSFET、電感、DC-DC集成電路，以及所有支持組件都可以集成到類似于表面貼裝集成電路的微型超模成型封裝中。
除了能夠?qū)崿F(xiàn)更安靜的DC-DC轉換，滿足大多數EMI符合標準，并且實現小尺寸外，還需要盡可能減少PCB上的輸出電容器和其他組件的數量，這一點至關重要。采用快速瞬態響應DC-DC調節器，可以降低對輸出電容的依賴性。這意味著通過優化內部反饋回路補償，可以在各種工作條件下提供足夠的穩定裕度，以支持各種輸出電容，從而簡化了總體設計。
輸入和輸出電容器通常集成到電源模塊中，但有時需要外部連接。
通過使用外部電阻器來設置所需的輸出電壓，可以減少類型的數量，并為應用提供一些靈活性。如果不需要軟啟動，則無需將電容器連接到相應的引腳。當所有這些功能組合在一起時，電壓轉換可以在電路板的很小的區域內實現。
對于小功率電源，提供高的轉換效率是非常重要的，否則可能會遇到散熱問題。采用集成靜音開關技術，它可以用于對噪聲極為敏感的電路中，并配備線性調節器。高集成度電源模塊不僅可以簡化開關電源的設計，而且可以在很小的空間內實現高效的電壓轉換。
