2kw三相交流AC-DC電源模塊帶PFC_美國PICO電源模塊HPHA2
發布時間：2019-01-25 11:23:22 瀏覽：2827
PICO的2kw三相交流AC-DC電源模塊HPHA2是適用于單相或三相輸入/直流輸出應用的通用交流電的帶PFC理想前端。標準2.5“x 4.6”x 0.5“尺寸是目前市場上功率范圍較小的尺寸之一。提供365V穩壓直流輸出，可用作PICO FD / MD / LFD / LMD /的前端LPD / PD和HPD系列DC-DC轉換器可提供3.3V至300V DC。此外，許多激光和電機應用都可以直接使用HPHA2的365V DC輸出。對于不同的輸出電壓和擴展的工作溫度，請咨詢我們。
|
品牌
|
型號
|
貨期
|
庫存
|
|
PICO
|
HPHA2
|
1周
|
500
|
|
如若您需要購HPHA2，請點擊右側客服聯系我們！！！
|
特色亮點：
-
符合EN / IEC 61000-3-2要求
-
通用輸入電壓（47至440Hz）（85至250V AC）或208V AC±20％。線對線三相輸入標準
-
輸出功率： 2000W（以每伏0.5％的速率從220V AC降至170V AC）
-
功率因數： 0.99（從50％到100％FL）
-
同步引腳：對于需要同步的系統，可以使用100 KHz的同步信號。
-
啟用引腳：用于防止Pico DC-DC轉換器打開，直到HPHA2的輸出在可接受的限制范圍內。直接連接到PICO的LP / P / HP DC-DC模塊的關斷引腳，使能引腳將保持DC-DC模塊關閉，直到HPHA2的輸出在可接受的限制范圍內。如果DC-DC模塊正在提供重負載，這意味著這將不允許DC-DC轉換器在<300伏輸入時打開，其中HPHA2必須提供I =電源/ Vout的電流。
-
效率： 90％或更高（從170到250V AC或三相輸入最小95％）
完整電氣規范：
注意：穩壓365V直流輸出可直接用于許多電機，激光和直接驅動應用。
-
通用輸入電壓（47至440 Hz）： 85至250V AC。
-

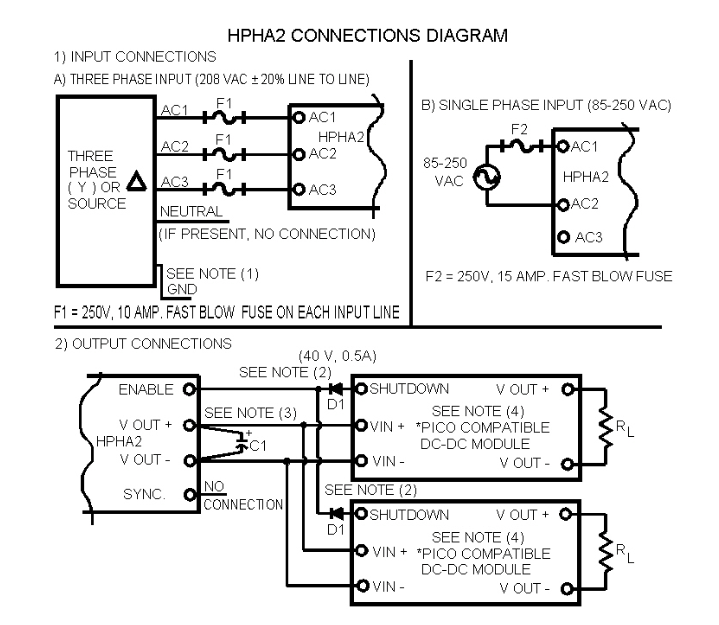

注意： 對于110 / 220V AC操作，請勿連接“AC3”端子。
-
降額輸出功率低于220V AC（參見下面的“輸出功率”）
-
對于大于60 Hz的頻率，功率因數將減小。如有特殊要求，請咨詢工廠。
-
為獲得最佳效率，建議使用170至250V AC。（110V AC輸入的典型效率為90％，220V AC輸入的典型效率為95％）
-
三相輸入： 208V AC±20％線對線三相輸入
-
輸出功率：最大2000瓦@ 220V AC。將輸出功率從220 VAC線性降低0.5％/ Volt至170 VAC（最大功率@ 170 VAC輸入= 1,500 W）。110 VAC最大1,000瓦。將輸出功率從110VaX線性降低1.2％/ Volt至85 VAC（最大功率@ 85 VAC輸入= 700瓦）。
-
滿載時的輸出電壓容差： ±2％
-
工作頻率： 100KHz
-
工作溫度： 0oC至+85oC基板，無需額定功率。
-
所需的輸出電容：建議在2000W時為1.5m F至1200μF。這將保證紋波電壓小于10Vpp。 請參閱其他功率電平，線路頻率或Vpp紋波的公式。
-
隔離：
-
輸入到輸出：無
輸入/輸出到底板：2121V DC
-
負載調節： （10％至100％負載±3％）
-
熱關斷： 90至100oC底板
-
短路保護： HPHA2需要一個與輸入串聯的15安培快速熔斷保險絲。
-
重量： 7.2盎司（231克）典型

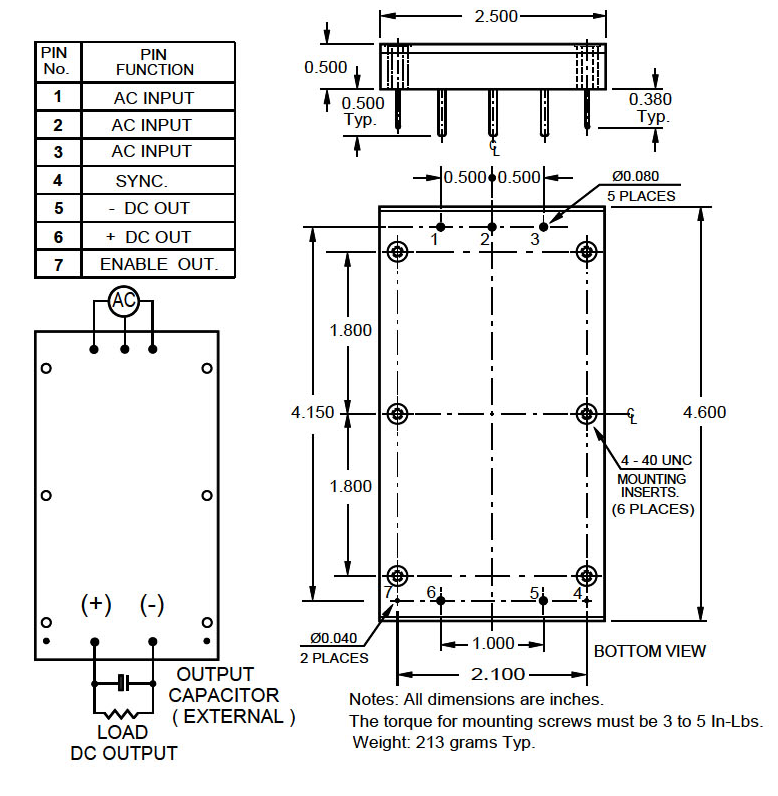

2kw三相交流AC-DC電源模塊結構圖
