TGA9092-SCC雙通道功率放大器6 - 18 GHz Qorvo現貨代理
發布時間:2019-04-11 16:11:18 瀏覽:1768
Qorvo的TGA9092-SCC是一款雙通道,三級寬帶高功率放大器(HPA)MMIC。它采用Qorvo經過驗證的0.25 mm Power pHEMT工藝,支持各種高性能應用,包括軍用電子戰(EW)程序,VSAT和其他需要寬帶高功率性能的應用。
每個放大器通道由一個1200 um輸入設備組成,驅動2400 um中間級,驅動4800 um輸出級。TGA9092-SCC在6至18 GHz范圍內(每通道)提供標稱34 dBm的輸出功率,2 dB增益壓縮。對于低損耗的外部耦合器,可以預期功率組合,標稱輸出功率為36.5 dBm。典型的每通道小信號增益為24 dB。整個頻段的典型單端輸入/輸出回波損耗為6至8 dB。
TGA9092-SCC采用100%直流和RF測試,以確保性能符合要求。該器件采用芯片形式。
型號
品牌
庫存
TGA9092-SCC
Qorvo
8
主要特點
典型應用
頻率最小值(GHz)
6
頻率最大值(GHz)
18
Pout (dBm)
37.5
增益(dB)
24
電壓(V)
8
電流(mA)
1200
包裝類型
死
包裝(mm)
5.8 x 4.3 x 0.1
RoHS指令
沒有
無鉛
沒有
無鹵素
沒有
ITAR受限制
沒有
推薦資訊
深圳市立維創展科技有限公司,是美國THUNDERLINE-Z & Fusite品牌在中國的授權渠道商,其金屬玻璃密封端子,已廣泛應用于航天、軍事、通信等高可靠性領域。

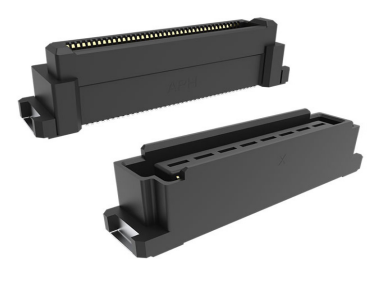

?AMPHENOL的FCI Basics BergStak HS?連接器系列以其快速的數據傳輸、高信號質量和長期應用下經過時間驗證的可靠性而聞名。BergStak HS?0.50mm連接器系列,間距為0.50mm,可實現高達PCIe?Gen 5 32Gb/s的高速數據應用。
