1092-02A-6終端發射2.92mm(K)40 GHz插孔標準塊 SOUTHWEST現貨
發布時間:2019-01-22 09:29:57 瀏覽:1750
品牌 | 型號 | 貨期 |
SOUTHWEST | 1092-02A-6 | 1周 |
如若您需要購買1092-02A-6,請點擊右側客服聯系我們?。?! |

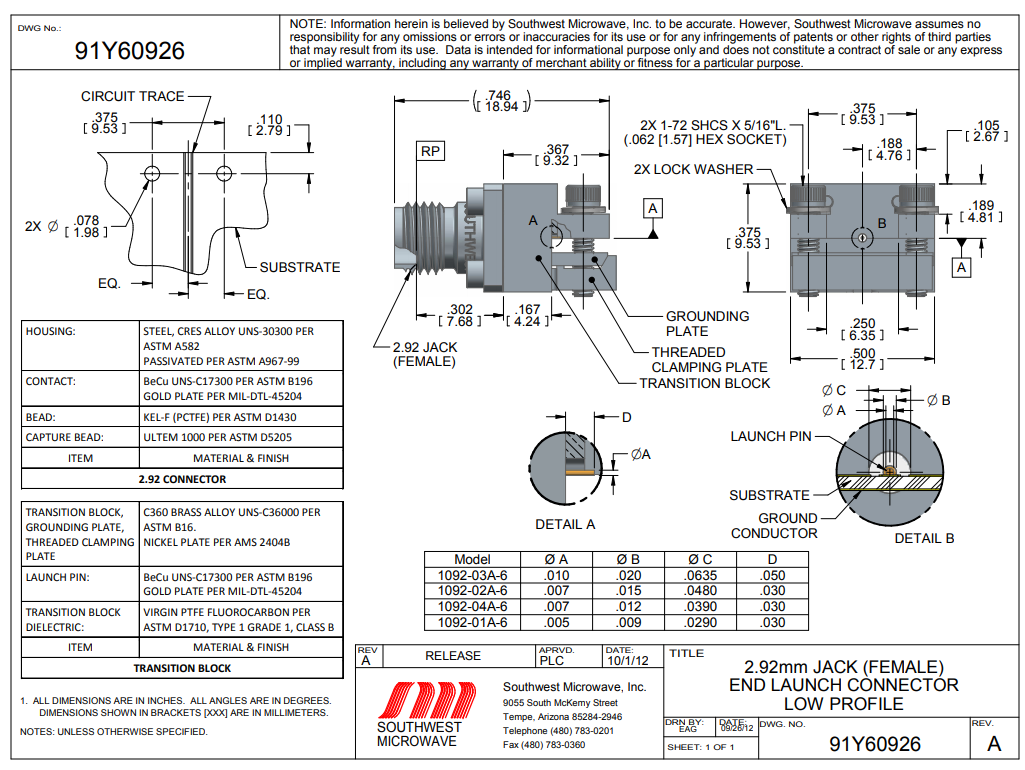

1092-02A -6-系列
2.92mm(K)
分類母端
頻率(GHz)40,36,27,18
樣式標準塊
引腳/電介質直徑0.007 / 0.0480
PCB厚度≤.100
步驟1:將端部啟動連接器安裝在電路板上所需的位置。
步驟2:確保啟動銷位于跡線的中心。
步驟3:確保過渡塊緊靠板。
步驟4:將1-72安裝螺釘擰緊至20 in-oz扭矩*,或直至連接器固定。*僅建議。扭矩量可能因PCB材料而異。
步驟5(可選):將啟動引腳焊接到跡線。(注意:確保焊料在發射引腳/走線接觸區域的整個長度上流動。)
步驟6(可選):去除多余的焊料。(注意:過量的焊料會影響性能。)
步驟7(可選):清潔焊點周圍的焊劑或其他殘留物。
